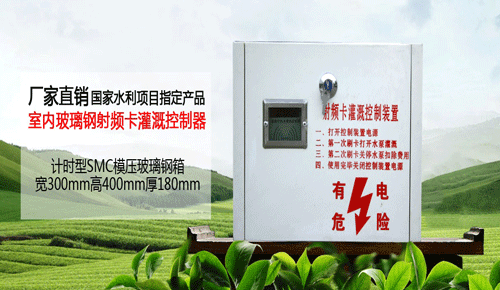

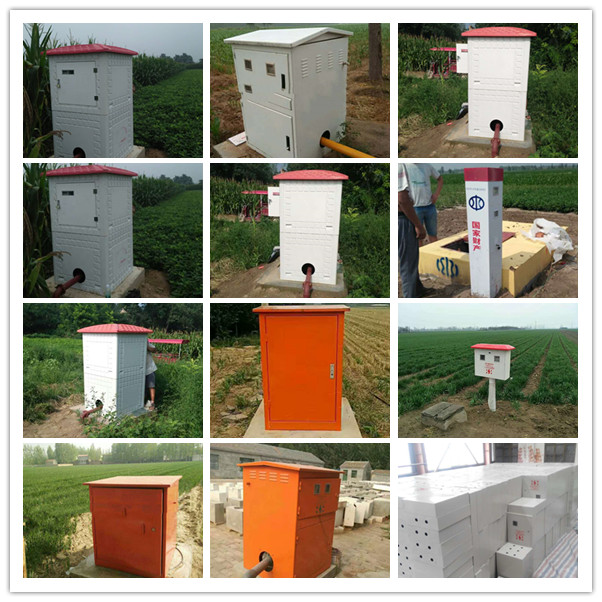

每眼机井旁安装一台农田灌溉计价控制器-射频卡农田灌溉机井控制器，控制箱内贴有“接电源”、“接水泵”字样标贴，要严格按照A、B、C相位连接，在每个村（或每个充值点）配置一台机井收费管理机，负责为本地区农户的IC卡充值，安装后给每个农户发一张IC卡，农户在浇地前必须先持IC卡到充值点开户充值，在使用前要对机井收费控制器参数初始化设置，包括设置控制器的村号、电表常数，水表常数或时间常数等。农户才能划卡浇地，在本次浇地过程中用了多少电（水），就自动从农户卡内扣除多少，一台控制箱可以供多个农户轮流使用。农田灌溉计价控制器-射频卡农田灌溉机井控制器安装在铁箱或不锈钢或塑钢箱内，外部可采用钢筋混凝土水磨工艺，具有坚固、防盗、抗砸、防潮、美观等特点，因此可代替传统的砖瓦机井房，为农户节省10-15平方的井房用地，也为中央在“十二五规划”中的农田水利建设项目节省了巨大的资金投入，同时也为水利局及农田水利开发单位缩短了工程工期。源合24小时热线电话：15305346881


五、控制器工作原理及设置：
-射频卡农田灌溉机井控制器农田灌溉计价控制器计量部分采用超大规模专用计量芯片控制和管理，采用强力抗干扰，超低功耗微处理器，由电压分压器取得电压采样，通过高稳定度分流器进行电流采样，经乘法器得到电压电流乘积信号灯，再经频率变换产生一个频率与电压电流乘积成正比计数脉冲，脉冲经光电耦合器送CPU处理，运算后时行存储，由计算机售电管理系统通过射频卡读写器写入一定电量和监控要求的射频卡输入微处理器系统，以CPU运算后提供显示、报警、切断状态信号等，准确度长期使用不需调校。可设置不同的用户类型分别设置价格，计价方式，通过设置卡对控制器进行设置，一种用户类型的用户卡不能在其它用户类型的控制器上使用。

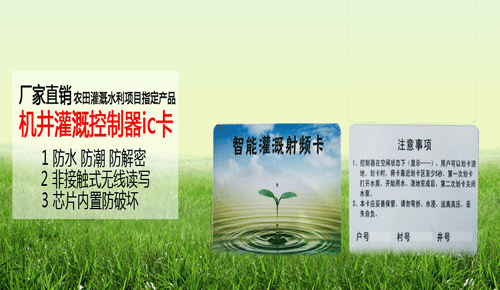

-射频卡农田灌溉机井控制器农田灌溉计价控制器在出厂时为初始状态，通过设置卡设置系统密码、用户类型，当控制器在待机状态感应到IC卡即合闸供电，再次刷用户卡读回余量拉闸断电，控制器恢复待机状态，并可存留8个用户信息，当用户刷卡后在不用电的情况下，不即时刷卡退出或一段时间内（时间可设）没有用电的情况下，就将该用户的信息自动退出并进行保存，待用户刷卡取回信息，这样就不会影响其它用户的使用。农田灌溉计价控制器-射频卡农田灌溉机井控制器平常不使用时处于拉闸待机状态，仅显示累积用电量和可存留的用户数，当用户刷卡后，显示当前用户的剩余电量，开始剩余电量在闪烁5秒后即合闸供电，剩余电量减0.01KWh，当剩余电量在闪烁时用户再次刷卡，取回现有的剩余电量。安装系统软件，设置系统密码，系统运行参数（用户类型、电价等）生成特定用户类型的“设置卡”。用生成的“设置卡”依次刷对应的控制器，即可设置该用户类型和用电参数。售电时将射频卡放置在读写卡器上面，同时操作计算机或掌上机，将用户代码、预购电量、限定功能等加密写入射频卡，生成购电卡，用户充值、取电使用。

使用时将射频卡放置控制器“感应区”，如是有效卡，控制器将自动读取卡内信息，用户待看到剩余总电量后才能安全离开，用完后再次刷卡退出，控制器自动拉闸断电，射频卡要妥善保存。当剩余电量为0时，自动拉闸断电，此时一定要将射频卡再刷一次，把自己的用户信息读回到卡上，方便再次充值。控制器在无人使用时为空闲状态，停机指示灯亮，水泵不出水，当用户划卡时，如果剩余电量、剩余水量、剩余金额不为0，运行指示灯亮起，水泵开始供水。控制器就根据电量或水量或时间开始计费，当本次用水完成后，用户再次划卡，关闭水泵，同时将控制器内的剩余电量、剩余水量、剩余金额存入用户卡内，然后控制器又处于空闲状态，其他用户可以继续使用。在用户浇地过程中，剩余的电量或水量或时间小于或等于控制器内的下限报警值时，下限报亮，提示用户卡内余额不足，需要及时充值；如果剩余的电量或水量或金额递减到0时，将拉闸断电停止供水，此时必须再次划该用户卡，才能使控制器回到空闲状态，其它用户才能继续使用。如果在使用过程中，突然停电，控制器内的数据不会丢失，来电后显示该用户的剩余电量、剩余水量、剩余金额，此时水泵不供水，必须再次划该用户卡才能使水泵供水。

注意事项
A.用试电笔测试，无电后方可接线，切忌带电作业；
B.电闸开关应由专人看护，直到安装结束；
C.地线应由用户专业电工（或由用户指定负责人）提供、找准、安好；
D.远距离高空架接应注意安全和走线规范；
E.全面检查整个接线过程是否正确、可靠，确保接线正确无误；
F.设置设备参数；
G.水泵通电运行。

 常见故障判断
序号 设备状态 故障原因
1 屏幕无显示 电源供电故障，停电或电源开关未合上
检查接线是否牢固
2 水泵不能正常启动 电源供电电压是否正常
查看线路及水泵是否有漏电或短路现象
3 划卡无效 此卡是否为本机授权使用的用户卡
划卡距离过远

 特别提醒
◆当控制箱与水泵之间的线路有漏电时，漏电开关跳闸保护，请仔细检查线路；
◆当遇到雷雨天高压雷电击入时，防雷保护器自动接地保护，设备要可靠接地；
◆当水泵过载或断相时电源输入开关和控制器会双重保护，排除故障后才能合闸使用。源合热线电话：15305346881
